Compatibilité
Produit universel
Compatible avec installations électriques en 12V et 24V
Convient pour voiture, drift, piste, course, 4x4, buggy, camion, bateau, bus, UTV, ATV, SUV et autres véhicules modifiés

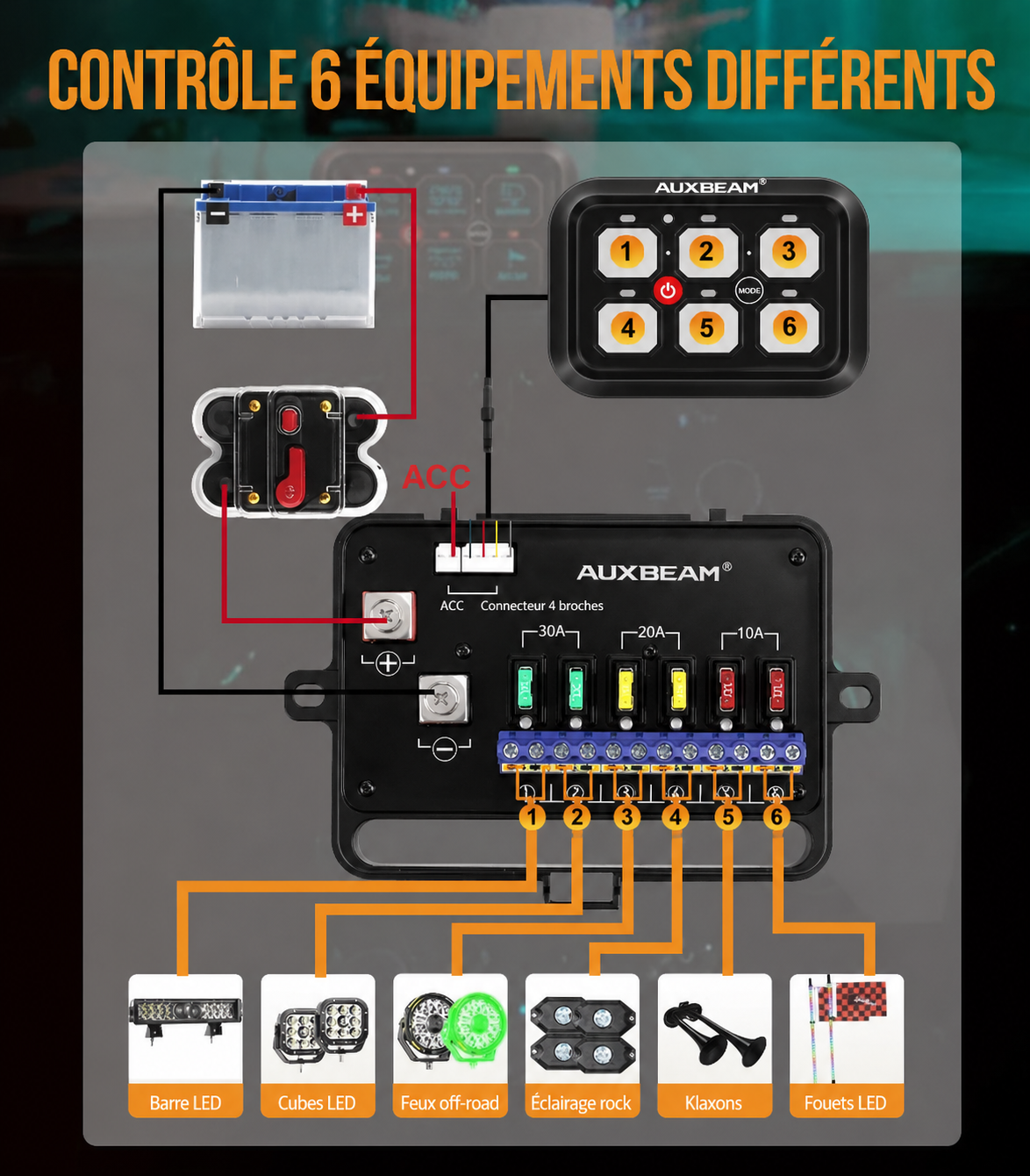

Peut être utilisé pour piloter jusqu’à 6 circuits ou accessoires électriques depuis un seul panneau
Convient particulièrement aux projets de faisceau électrique sur mesure, y compris pour une voiture de drift ou de course
Caractéristiques

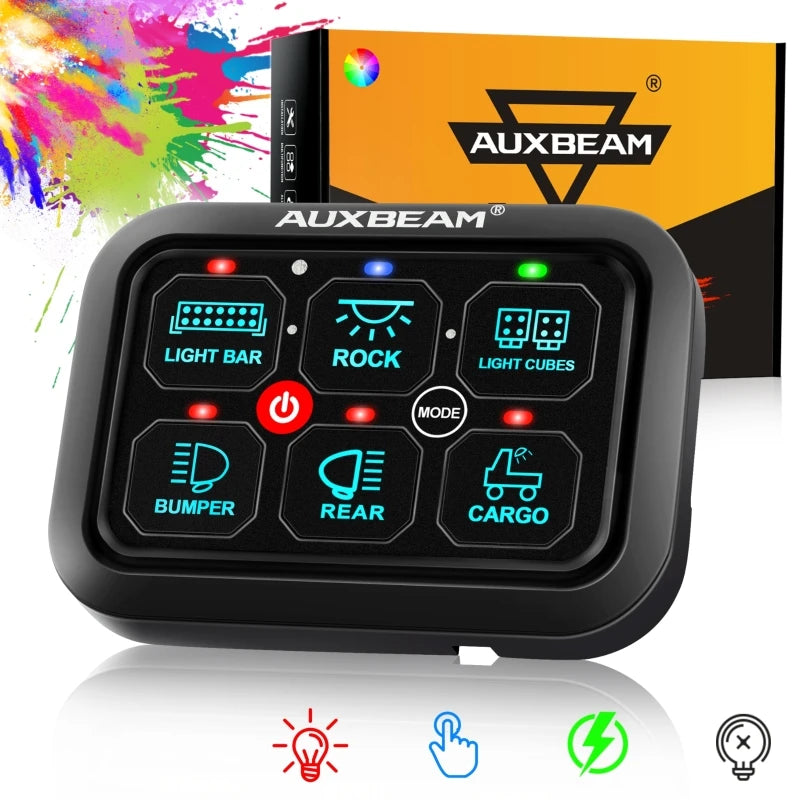

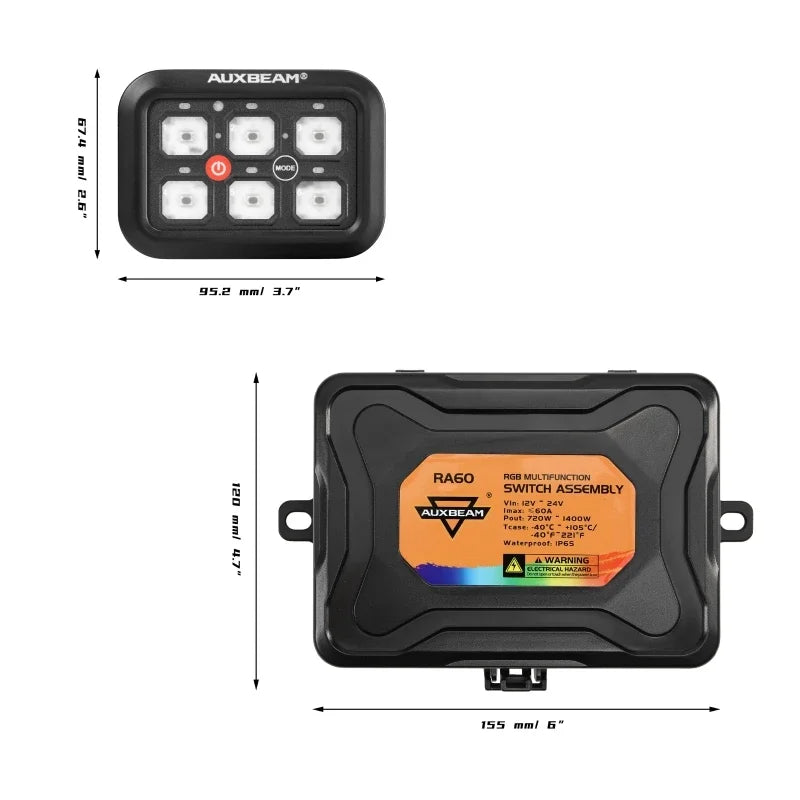

Type de produit : panneau de commande / switch panel 6 circuits
Tension compatible : 12V / 24V
Courant max : 60A
Puissance max en 12V : 720W
Puissance max en 24V : 1400W
Étanchéité : IP65
Température de fonctionnement : -40°C à +105°C
Nombre de circuits : 6
Commande : sans application
Modes de fonctionnement :
Rouge : mode maintien / on-off
Bleu : mode impulsion tant que le bouton est maintenu
Vert : mode clignotant / pulsé
Éclairage : rétroéclairage RGB réglable
Extinction du rétroéclairage : possible manuellement
Luminosité : variation automatique selon la lumière ambiante
Faisceau : faisceau de câblage 3m
Supports : 2 types de supports de fixation inclus
Utilisation : éclairage, ventilateurs, pompes, accessoires, faisceau auxiliaire, fonctions électriques personnalisées
Options disponibles :
6 circuits version sortie 1 côté
Particularités :
panneau configurable
jusqu’à 6 accessoires ou circuits commandés depuis un seul point
60 autocollants universels fournis pour identifier les fonctions branchées
cache de protection étanche fourni

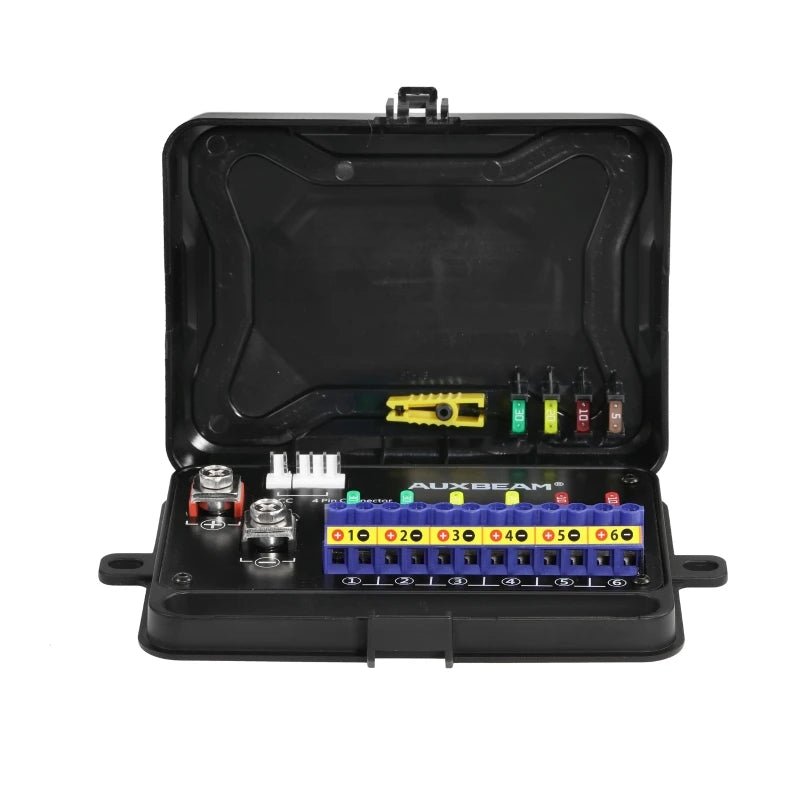

boîtier de commande avec relais et fusibles intégrés

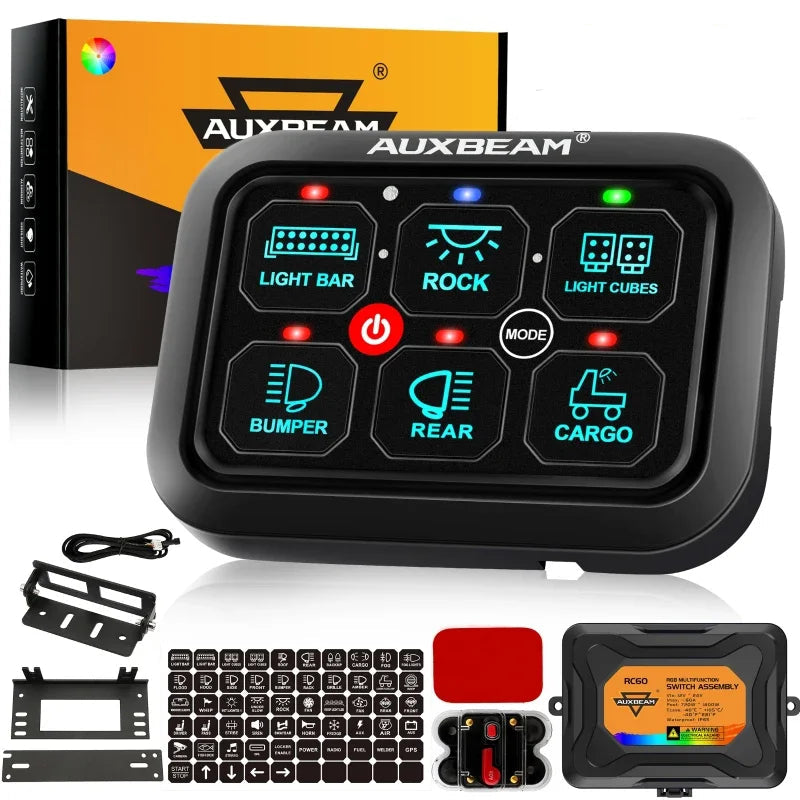

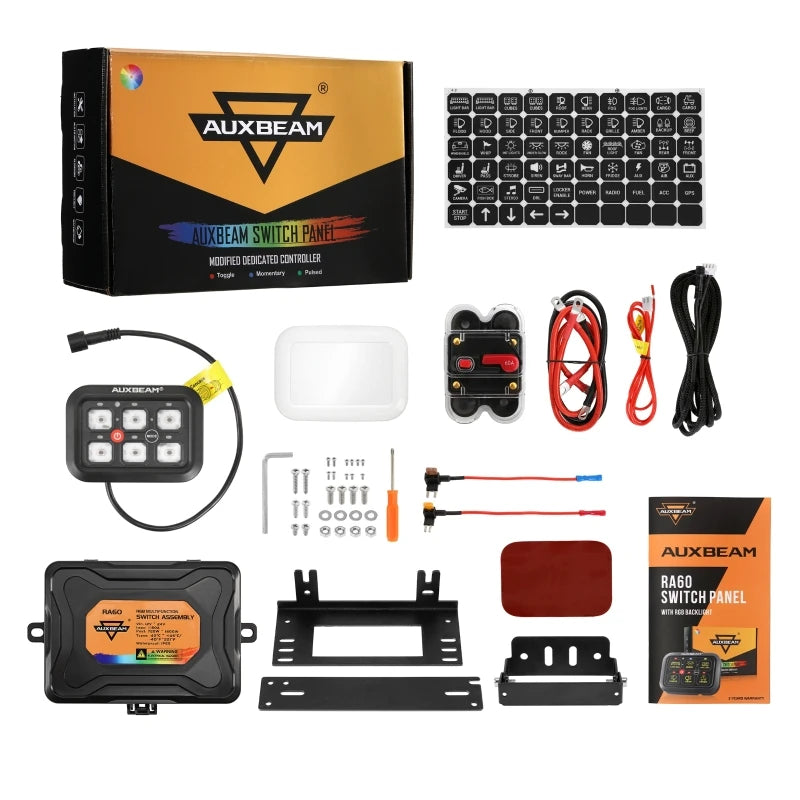

Contenu du pack
1 panneau de commande 6 circuits
1 boîtier de commande avec relais et fusibles intégrés
1 faisceau de câblage
le nécessaire de montage
60 autocollants universels
notice d’installation
Description
Ce panneau de commande 6 circuits permet de centraliser proprement la gestion électrique de plusieurs accessoires ou fonctions sur un véhicule. Grâce à ses différents modes de fonctionnement, il ne sert pas uniquement à allumer ou éteindre des accessoires : il peut aussi être configuré pour des commandes momentanées ou pulsées, ce qui le rend très intéressant pour un faisceau électrique sur mesure.
Il constitue donc une vraie solution pour ceux qui veulent refaire complètement le faisceau électrique d’une voiture de drift ou de course, avec une commande centralisée, propre et configurable. Selon votre montage, il peut être utilisé pour piloter de nombreux équipements et même certaines fonctions spécifiques comme les clignotants, à condition que le faisceau soit conçu en conséquence. C’est une solution très pratique pour repartir sur une base plus propre, plus moderne et plus facile à organiser sur un véhicule préparé.
Le boîtier de commande avec relais et fusibles intégrés permet de regrouper la gestion électrique dans un ensemble plus propre et plus simple à installer. Le rétroéclairage RGB, la variation automatique de luminosité, l’extinction manuelle du rétroéclairage, les autocollants de repérage et le cache étanche permettent d’adapter l’installation au véhicule et à vos besoins. Si vous avez besoin d’explications pour votre configuration, vous pouvez nous contacter, et vous trouverez également sur la boutique les éléments utiles pour construire ou refaire un faisceau complet.
Important
Ce produit peut être utilisé pour un faisceau sur mesure, mais le résultat dépend entièrement de la conception du câblage du véhicule
Si vous avez un doute sur votre montage ou votre configuration, contactez-nous avant achat
