6 variantes disponibles — sélectionnez vos options ci-dessous
Compatibilité
Produit universel
Compatible avec de nombreuses installations moteur, faisceaux, ECU, manos et systèmes de mesure en 5V
Convient pour la mesure de pression d’huile, d’essence, E85, de diesel, d’air, de gaz et d’eau sur fluides compatibles avec l’inox 316L
Caractéristiques

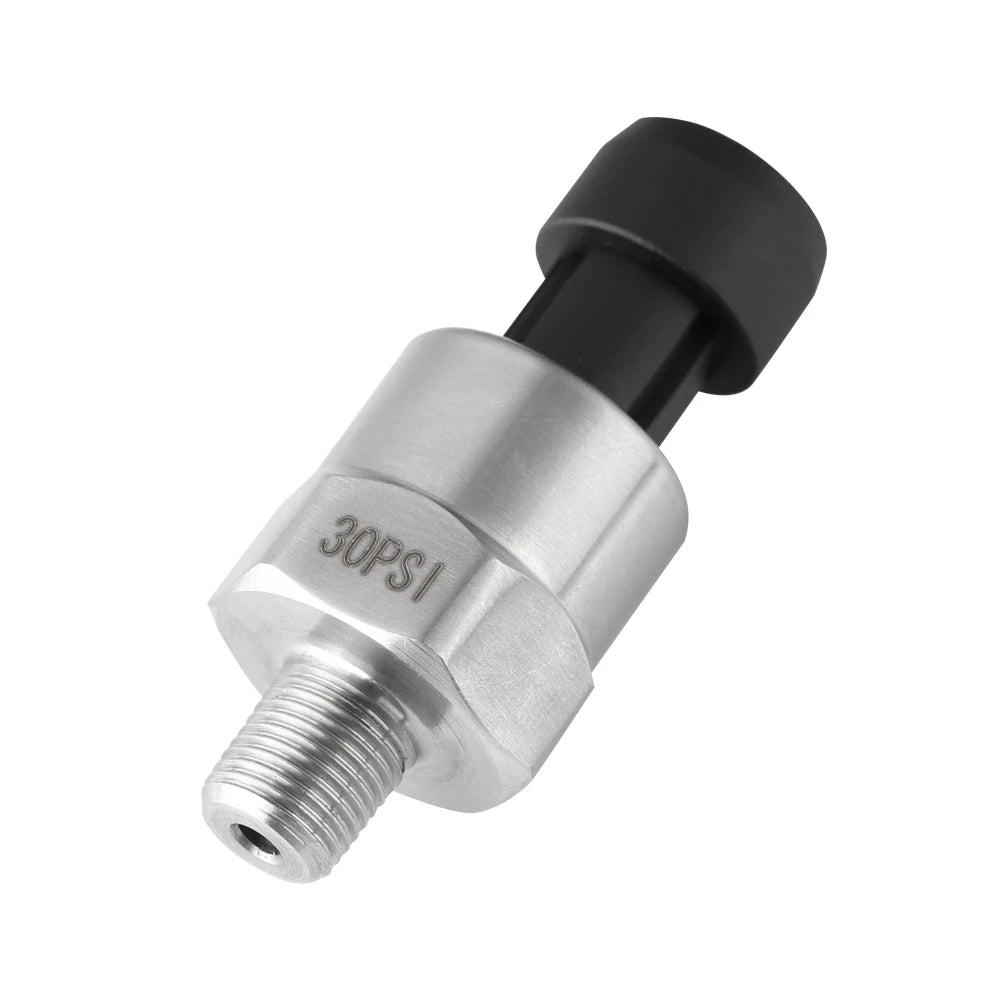

Type de produit : capteur de pression
Filetage : 1/8"-27 NPT
Alimentation : 5V DC
Signal de sortie : 0,5V à 4,5V linéaire
Matière principale : acier inoxydable

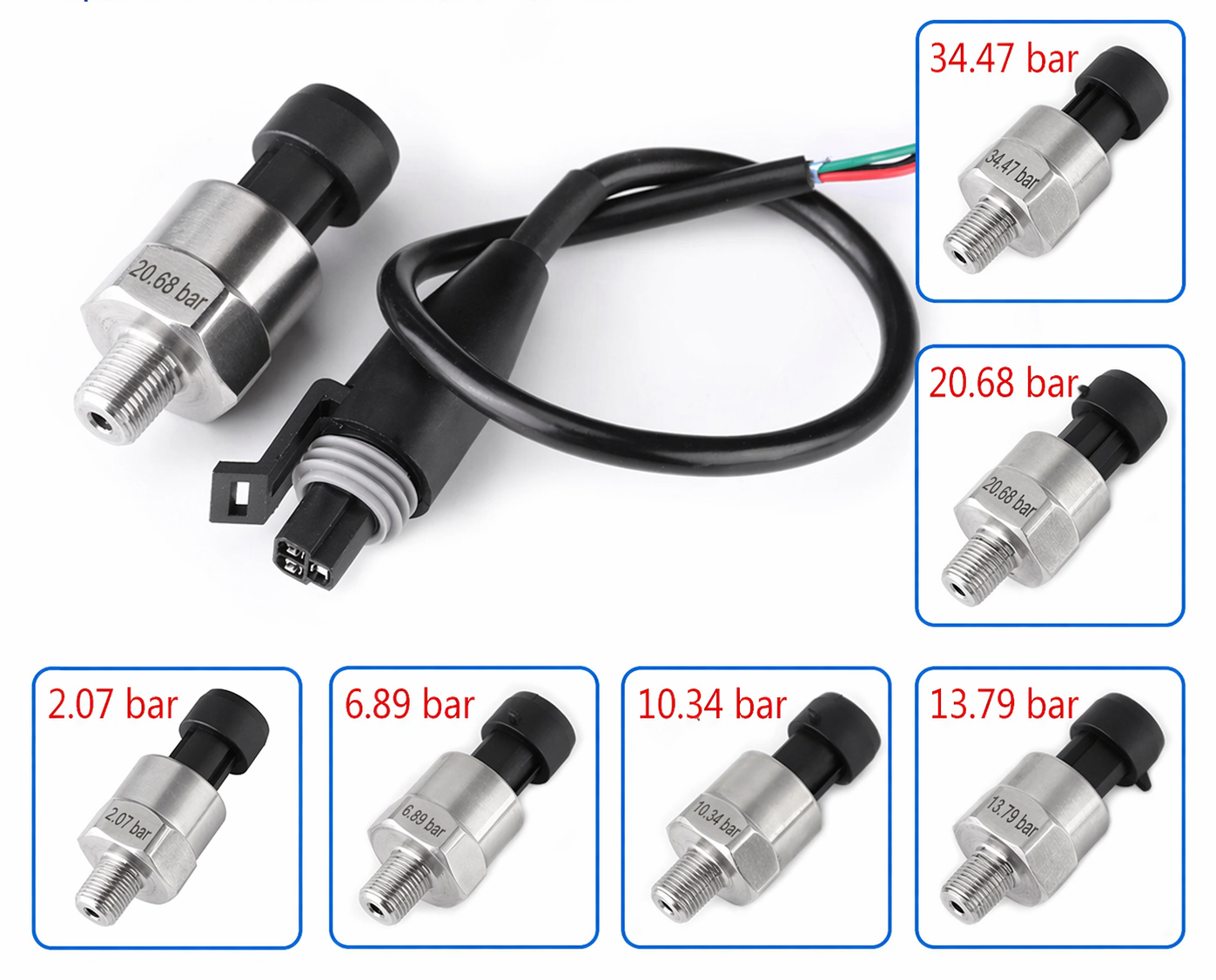

Plages disponibles :
2,1 bar max (30 psi)
6,9 bar max (100 psi)
10,3 bar max (150 psi)
13,8 bar max (200 psi)
20,7 bar max (300 psi)
34,5 bar max (500 psi)
Sortie type selon la plage choisie :
0 bar = 0,5V
50 % de la plage = 2,5V
100 % de la plage = 4,5V
Exemples :
2,1 bar : 0 bar = 0,5V / 1,0 bar = 2,5V / 2,1 bar = 4,5V
6,9 bar : 0 bar = 0,5V / 3,4 bar = 2,5V / 6,9 bar = 4,5V
10,3 bar : 0 bar = 0,5V / 5,2 bar = 2,5V / 10,3 bar = 4,5V
13,8 bar : 0 bar = 0,5V / 6,9 bar = 2,5V / 13,8 bar = 4,5V
20,7 bar : 0 bar = 0,5V / 10,3 bar = 2,5V / 20,7 bar = 4,5V
34,5 bar : 0 bar = 0,5V / 17,2 bar = 2,5V / 34,5 bar = 4,5V
Précision : selon la version, jusqu’à ±0,5 % FS à ±2 % FS
Temps de réponse : ≤ 1 ms
Température de fonctionnement : jusqu’à -40°C à +120°C / +125°C selon la version
Indice de protection : IP67 sur les versions détaillées

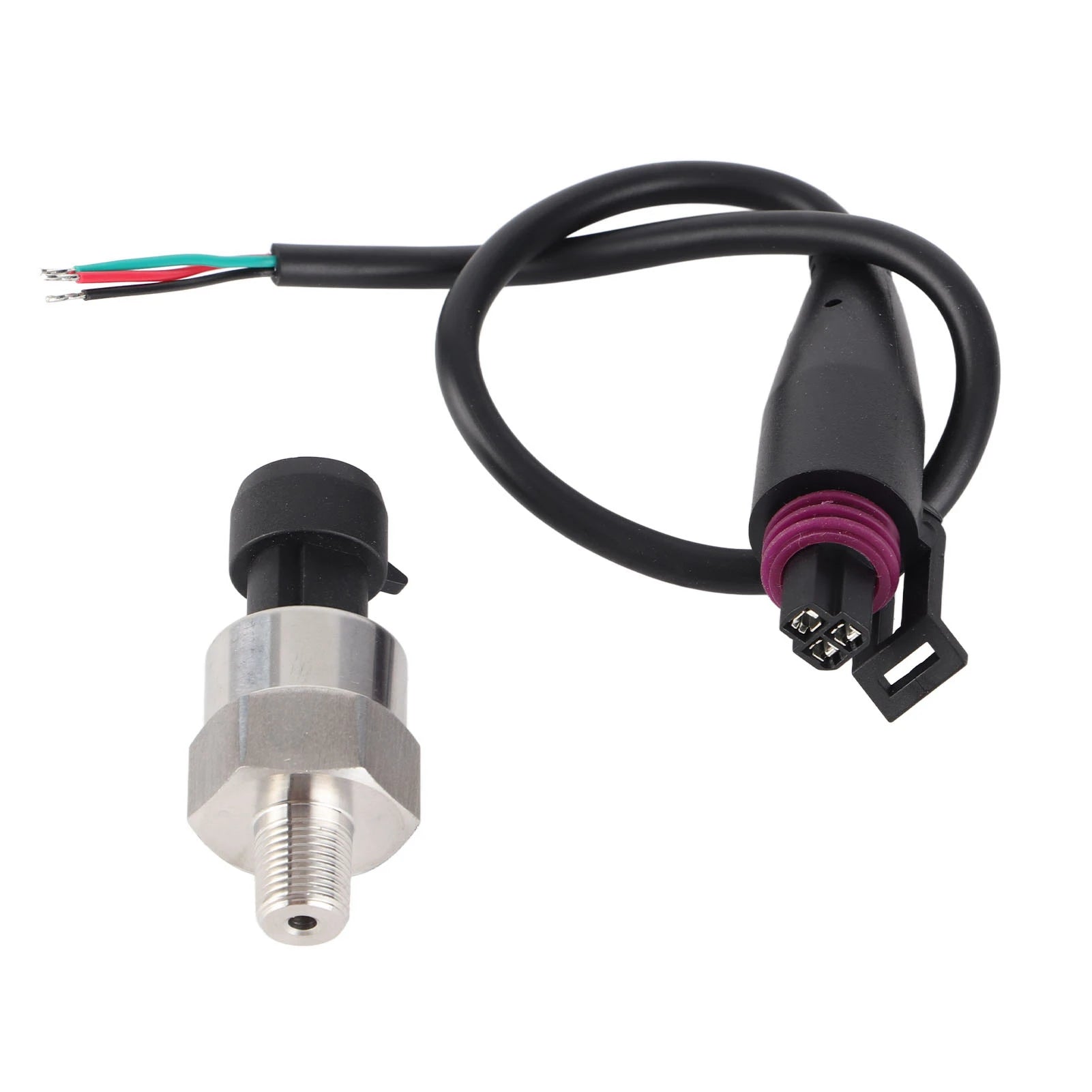

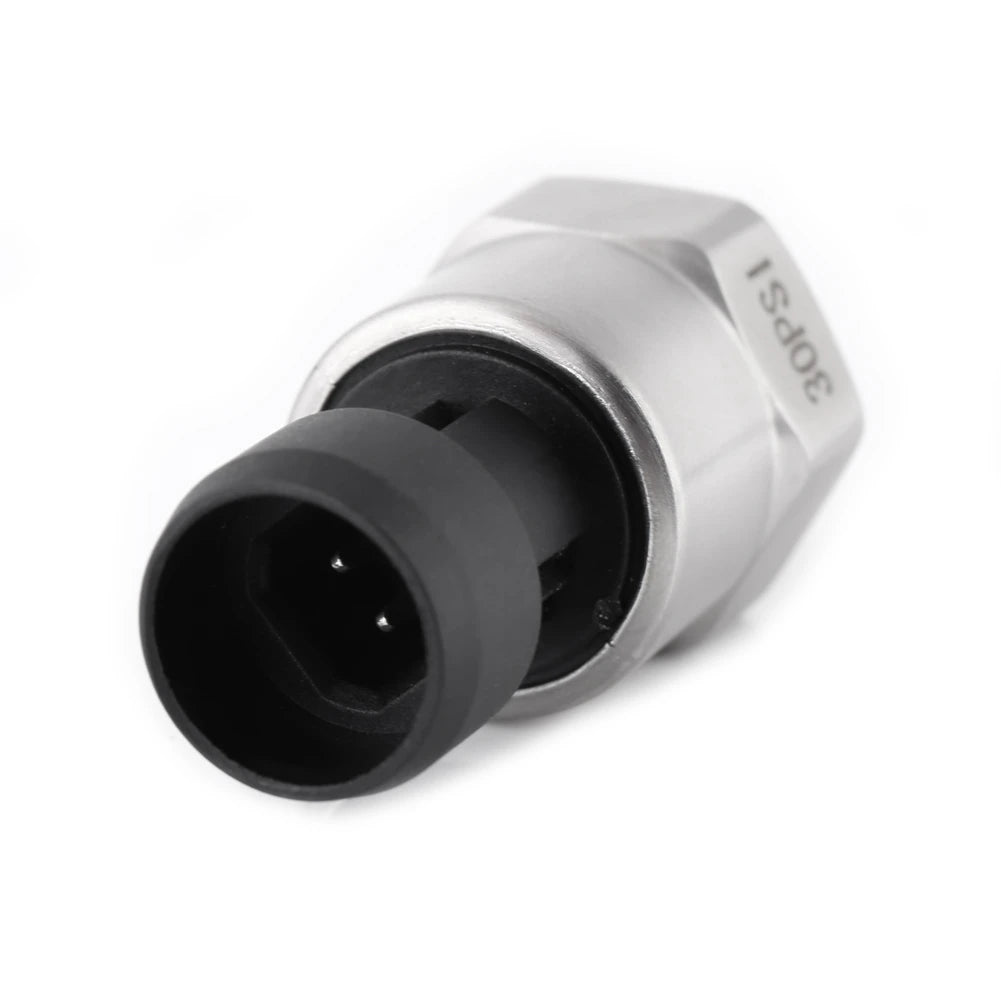

Connecteur : prise rapide étanche
Faisceau : connecteur et câble fournis

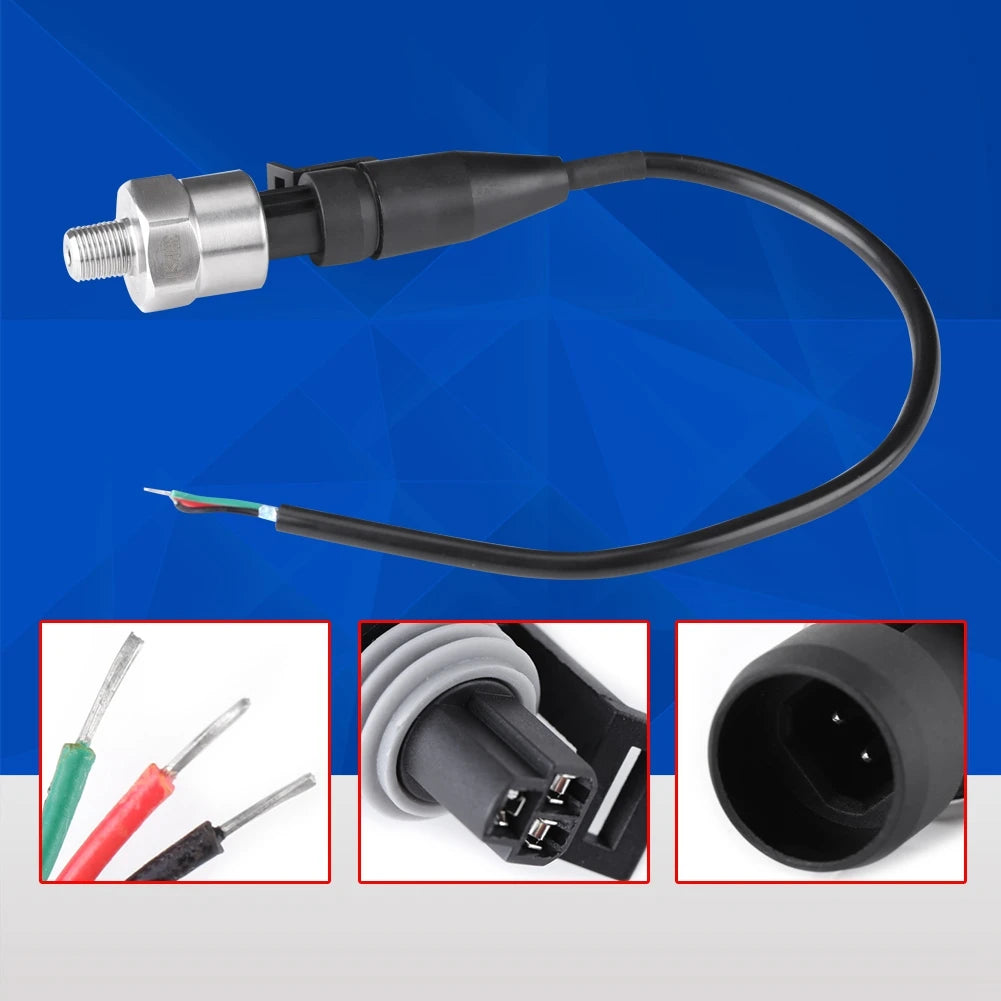

Câblage :
rouge = +5V
noir = masse
signal = bleu, vert ou jaune selon la version choisie

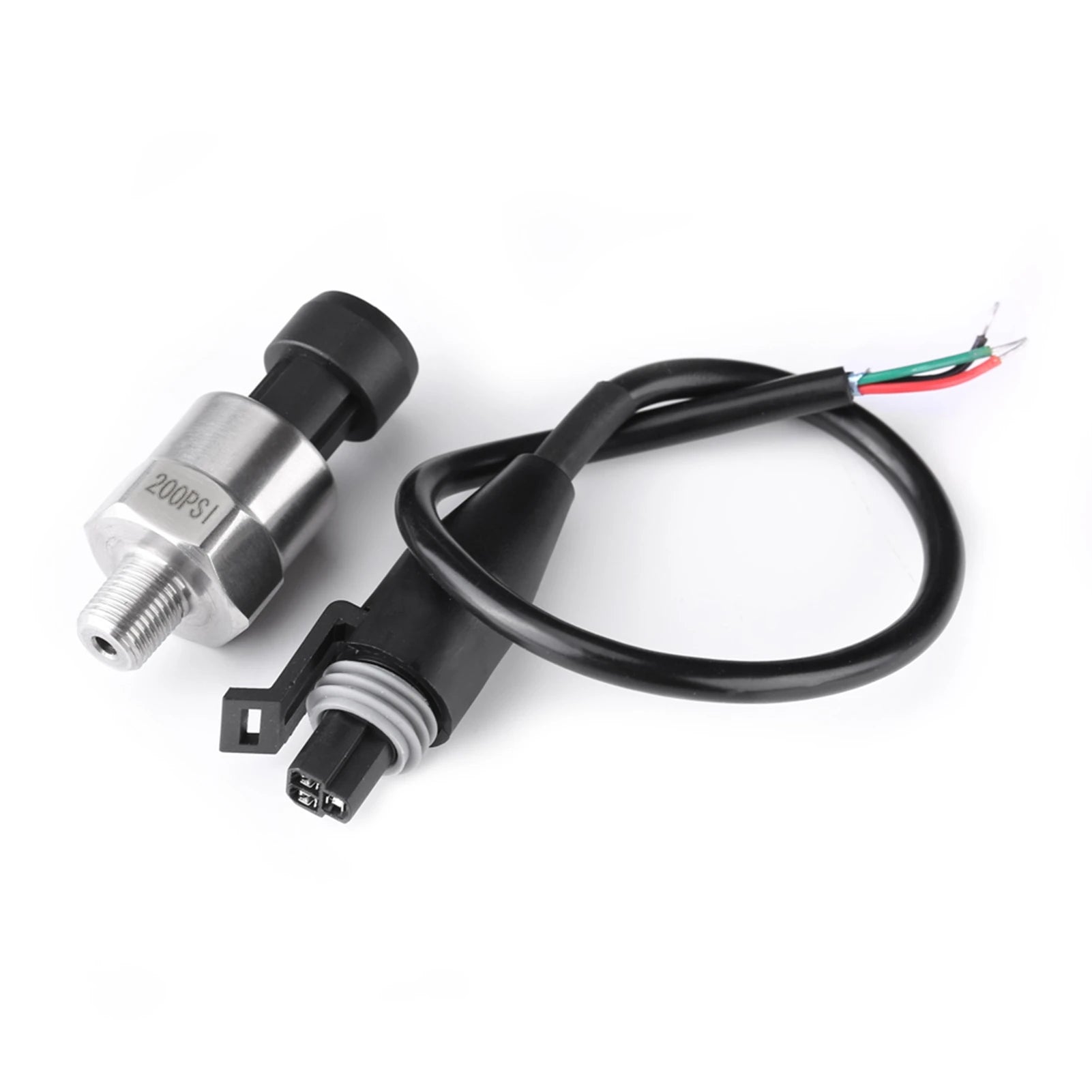

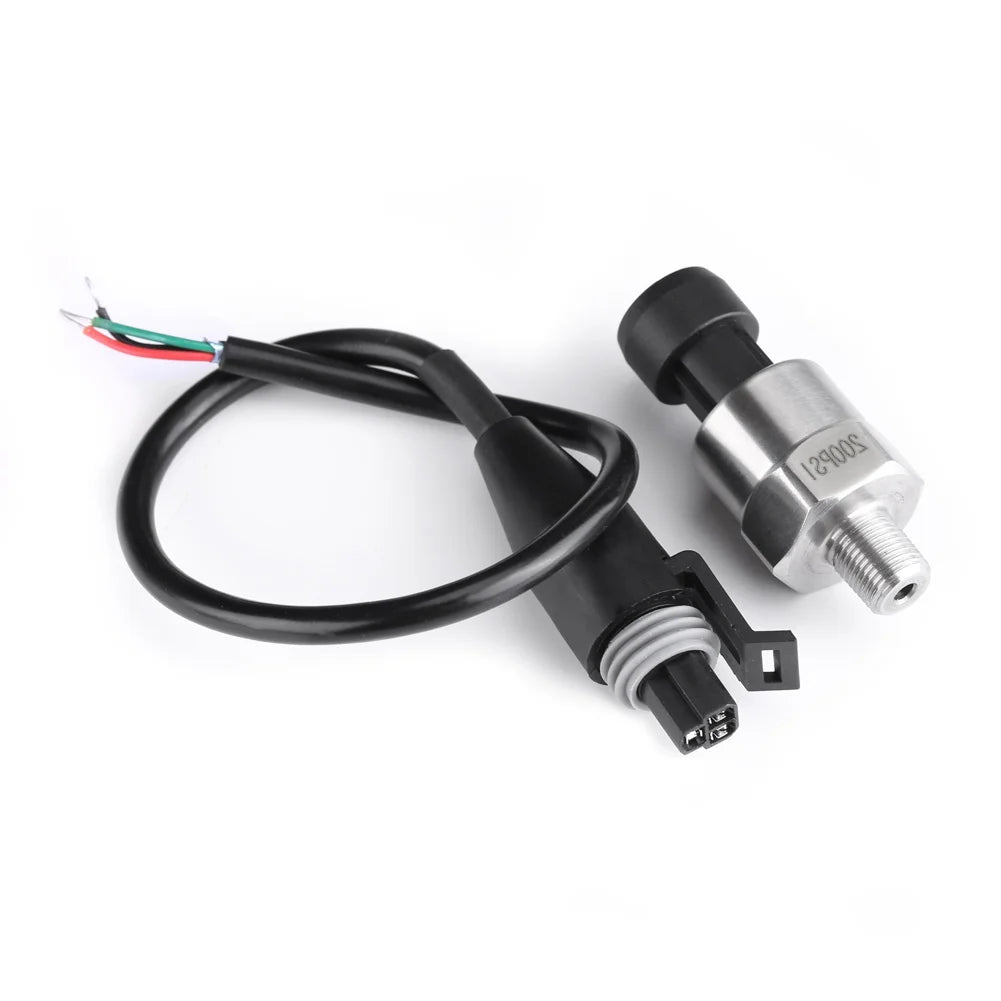

Contenu du pack
1 capteur de pression
1 câble / connecteur
Description
Ce capteur de pression universel en 1/8 NPT permet de mesurer précisément la pression sur un circuit d’huile, d’essence, de diesel, d’air, de gaz ou d’eau avec une sortie analogique 0,5V à 4,5V. Il convient bien aux montages moteur, aux faisceaux sur mesure, aux calculateurs programmables et aux installations nécessitant un capteur compact avec alimentation 5V.
Disponible en plusieurs plages de pression de 2,1 à 34,5 bar, il permet de choisir plus facilement la version adaptée à votre besoin. Sa conception en inox, son connecteur étanche et son signal linéaire en font une solution pratique pour un montage fiable sur véhicule route, piste, drift ou projet performance.
Important
Veuillez vérifier la compatibilité avec votre installation avant de passer commande
Merci de choisir la bonne plage de pression avant achat : 2,1 bar, 6,9 bar, 10,3 bar, 13,8 bar, 20,7 bar ou 34,5 bar
Merci de vérifier la compatibilité du filetage 1/8 NPT et du signal 0,5V à 4,5V avec votre mano ou votre ECU avant achat
La couleur du fil signal peut varier selon la version choisie
Montage professionnel recommandé
